Společné - Načtení polotovaru z DXF

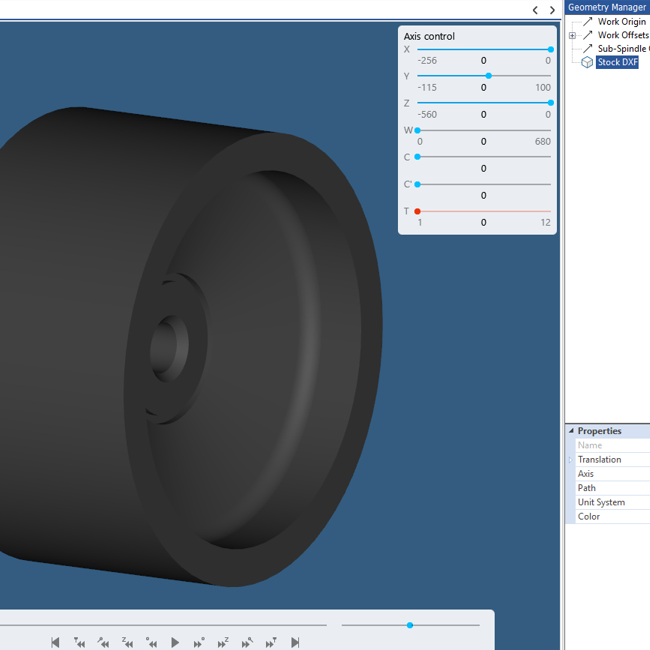

Importujte výkres DXF přímo do Správce geometrie (Geometry Manager) a vytvořte z něj model polotovaru v okně Backplot na základě 2D DXF výkresu.

Tento článek popisuje, jak importovat výkres DXF pro vytvoření modelu polotovaru.

Krok 1: Otevřete Správce geometrie (Geometry Manager).

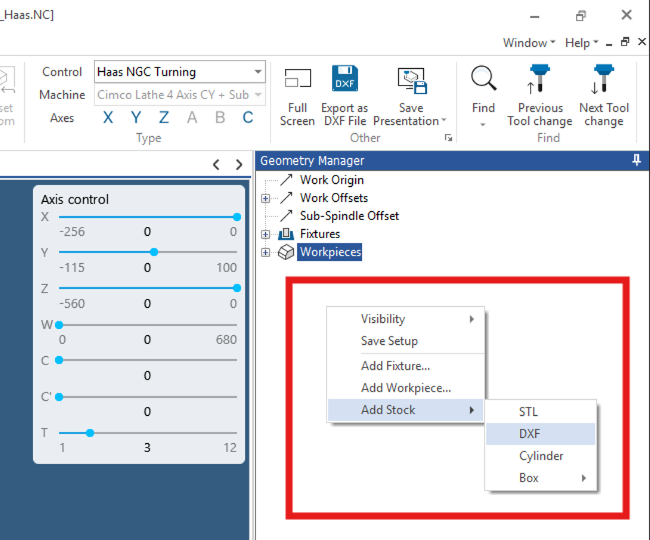

Krok 2: Ve Správci geometrie klikněte pravým tlačítkem myši a vyberte možnost Přidat polotovar (Add Stock).
Krok 3: Zvolte možnost DXF. Otevře se okno, ve kterém můžete vybrat požadovaný DXF soubor.

Poznámka: Nástrojová dráha je zbarvena pomocí barevného přechodu na základě hodnoty posuvu při obrábění – od modré barvy pro nízké posuvy až po červenou pro vysoké posuvy, přičemž všechny mezilehlé hodnoty jsou plynule odstíněny mezi nimi.
